卧式混凝土收缩膨胀仪,自密实混凝土L型仪,水泥胶砂比长仪-河北路兴安达仪器有限公司

歡迎來到 東莞市共盈新材料貿易有限公司 官網!

25年專注電鍍添加劑研發與生產

三價鉻丨環保電鍍丨環保鉻
咨詢熱線
13922548910
三價鉻資訊
公司新聞

解析三價黑鉻電鍍工藝

作者:共盈貿易發表時間:2025-04-05 08:45:52瀏覽量:79

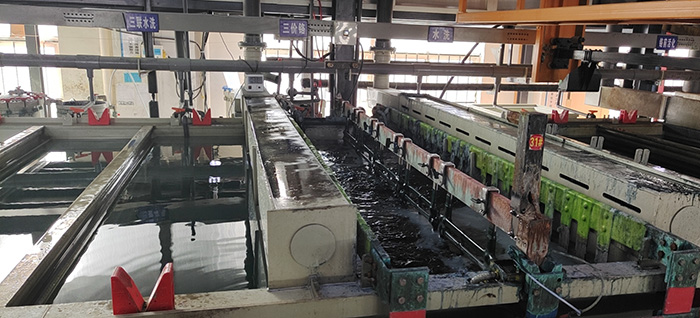

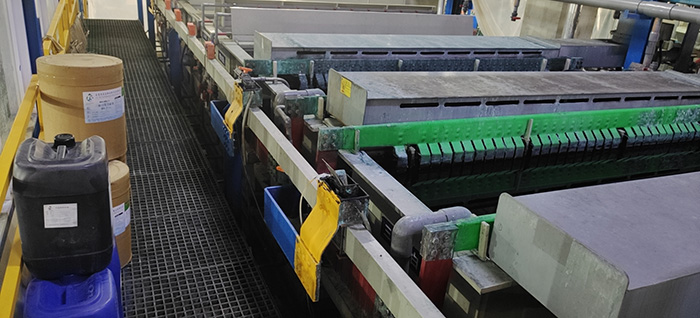

        一、工藝流程

        三價黑鉻電鍍通常包含以下步驟:

        前處理:對工件進行除油、除銹、活化等處理,確保表面清潔、無雜質,以增強鍍層結合力。

        預鍍:在工件表面預鍍一層薄的其他金屬層(如鎳),以提高鍍層的均勻性和附著力。

        黑鉻電鍍:將預鍍后的工件浸入三價黑鉻電鍍液中,在適當的電流密度、溫度和pH值條件下進行電鍍,使黑鉻沉積在工件表面。

        后處理:電鍍完成后,進行清洗、鈍化、干燥等處理,以提高鍍層的耐腐蝕性和外觀質量。




        二、 關鍵工藝參數

        電流密度:一般控制在20 - 40A/dm2,具體值需根據工件形狀、尺寸和電鍍液成分進行調整。

        溫度:通常在28 - 35℃之間,溫度過高會導致鍍層粗糙,溫度過低則沉積速度慢。

        pH值:最佳范圍為2.5 - 3.0,pH值過高會使三價鉻沉淀,過低則會影響鍍層質量。

        電鍍液成分:包括三價鉻鹽、開缸鹽、穩定劑、潤濕劑、配位劑、發黑劑等,各成分的濃度需嚴格控制,以保證電鍍液的穩定性和鍍層質量。



        三、故障排除

        1. 鍍層發花或發霧

        原因:可能是前處理不徹底,工件表面有油污或氧化層;電鍍液中雜質過多,如銅、鐵等金屬離子;電流密度不均勻;電鍍液溫度波動大等。

        解決方法:加強前處理,確保工件表面清潔;定期過濾電鍍液,去除雜質;調整電流分布,使電流密度均勻;控制電鍍液溫度在規定范圍內。

        2. 鍍層結合力差

        原因:前處理不良,工件表面有銹蝕或氧化膜;預鍍層質量不佳;電鍍液成分失調,如三價鉻含量過低;電鍍過程中工件表面有氣體附著等。

        解決方法:改進前處理工藝,徹底去除工件表面的銹蝕和氧化膜;檢查預鍍工藝,確保預鍍層質量良好;調整電鍍液成分,保證三價鉻含量在合適范圍內;在電鍍過程中加強攪拌,排除工件表面氣體。

       3. 鍍層色澤不均

       原因:電鍍液中發黑劑分布不均勻;電流密度不穩定;電鍍時間過長或過短;工件擺放位置不當,導致局部電流密度差異大等。

       解決方法:加強電鍍液的循環和攪拌,使發黑劑均勻分布;采用穩定的電源,確保電流密度穩定;嚴格控制電鍍時間;合理擺放工件,使各部位電流密度均勻。

        4. 鍍層有黑點或黑斑

        原因:電鍍液中有固體雜質懸浮;工件表面有微小孔洞或劃痕;電鍍過程中有異物落入電鍍液中等。

        解決方法:定期過濾電鍍液,去除固體雜質;對工件進行仔細檢查,確保表面無孔洞和劃痕;在電鍍過程中加強防護,防止異物落入電鍍液中。

        5. 鍍層脆性大

        原因:電鍍液中三價鉻含量過高;電流密度過大;電鍍溫度過高;電鍍液中添加劑含量不當等。

        解決方法:調整電鍍液成分,降低三價鉻含量;適當降低電流密度;控制電鍍溫度在合適范圍內;調整添加劑的含量,使其達到最佳配比。




        6. 鍍液沉淀

        原因:鍍液pH值偏高;鍍液密度過大;穩定劑含量不當;主鹽含量過高等。

        解決方法:采用氨水或鹽酸調整鍍液pH值,控制在工藝范圍內;通過稀釋或濃縮調整鍍液密度;按照安培小時消耗或滴定分析精確補加或調整穩定劑;根據滴定分析結果調整主鹽含量。

        7. 高電流密度區漏鍍和鍍層色澤暗、絨毛狀條紋

        原因:鍍液中鐵含量過低或過高。

        解決方法:將三價鉻鍍液的鐵含量控制在50 - 100mg/L范圍內。當鐵含量不足時,適量補充含鐵添加劑;鐵含量過高時,采用長時間低電流電解(電流密度1.6 - 4.9A/dm2)或專用離子交換樹脂吸附去除多余的鐵離子。

        8. 低電流密度區鍍鉻層出現白漬

        原因:鍍液中鋅雜質含量超標。

        解決方法:嚴格控制鋅雜質含量在10mg/L以下。若超過限值,采用長時間小電流電解(電流密度1.6 - 4.9A/dm2)或專用離子交換樹脂吸附去除多余的鋅離子。

        9. 鍍層出現棕黑色條紋

        原因:鍍液中鎳雜質含量超標。

         解決方法:將鎳雜質含量嚴格控制在200mg/L以下。若超過限值,采用專用離子交換樹脂吸附去除多余的鎳離子。

        10. 低電流密度區鍍鉻出現白斑,高電流密度區鍍層剝落

        原因:鍍液中鉛雜質含量過高。

        解決方法:嚴格控制鉛雜質含量在10mg/L以下。若超過限值,采用長時間低電流密度電解處理(電流密度1.2 - 2.2A/dm2),去除多余的鉛離子。


聯系我們

0769-81819097

共盈新材料貿易有限公司
  • 熱線:13922548910
  • 傳真:0769-82635582
  • 郵箱:1062764522@qq.com
  • 地址:東莞市石排鎮生態園大道龍騰路利豐商街1021-1022號

東莞市共盈新材料貿易有限公司

東莞市共盈新材料貿易有限公司

掃一掃有更多精彩

下一個:沒有了
地圖導航
我要評論
( 內容最多500個字 )
隱藏窗口
東莞市共盈新材料貿易有限公司
咨詢熱線

13922548910

主站蜘蛛池模板: 久久久久99精品成人片试看 | 精品女厕沟底拍撒尿 | 男女啪啪成人免费网站 | 国产在线精品福利一区二区三区 | 波多野结衣中文字幕一区二区三区 | 精品一区二区高清在线观看 | 国产成人精品日本亚洲网站 | 国产成人深夜福利短视频99 | 狠狠色网 | 色琪琪av中文字幕一区二区 | 日本一级大黄毛片免费基地 | 国产黄色小视频在线观看 | 久久精品一区二区三区日韩 | 日韩高清欧美精品亚洲 | 久久一本岛在免费线观看2020 | 欧美真人作爱免费视频 | 欧美国产综合在线 | 四虎影视永久免费观看 | 精国产品一区二区三区a片 精精国产www视频在线观看免费 | 少妇被粗大猛进进出出 | 偷看农村妇女牲交 | 国产精品久久久爽爽爽麻豆色哟哟 | 国产精品无码免费专区午夜 | 五月婷婷开心中文字幕 | 天天夜碰日日摸日日澡性色av | 一区二区国产在线播放 | 国产高潮视频在线观看 | 日韩欧美亚洲国产高清在线 | 青青青免费视频精品99 | 91成人午夜在线精品 | 亚洲精品久久片久久 | 国产97人人超碰caoprom | 亚洲精品一区二区 | 欧美国产成人一区二区三区 | 亚洲综合中文网 | 精品人妻少妇嫩草av无码专区 | 日日a.v拍夜夜添久久免费 | 日本免费三级网站 | 狠狠色噜噜狠狠狠狠2021天天 | 古代一级毛片 | 无码人妻一区二区三区av |
